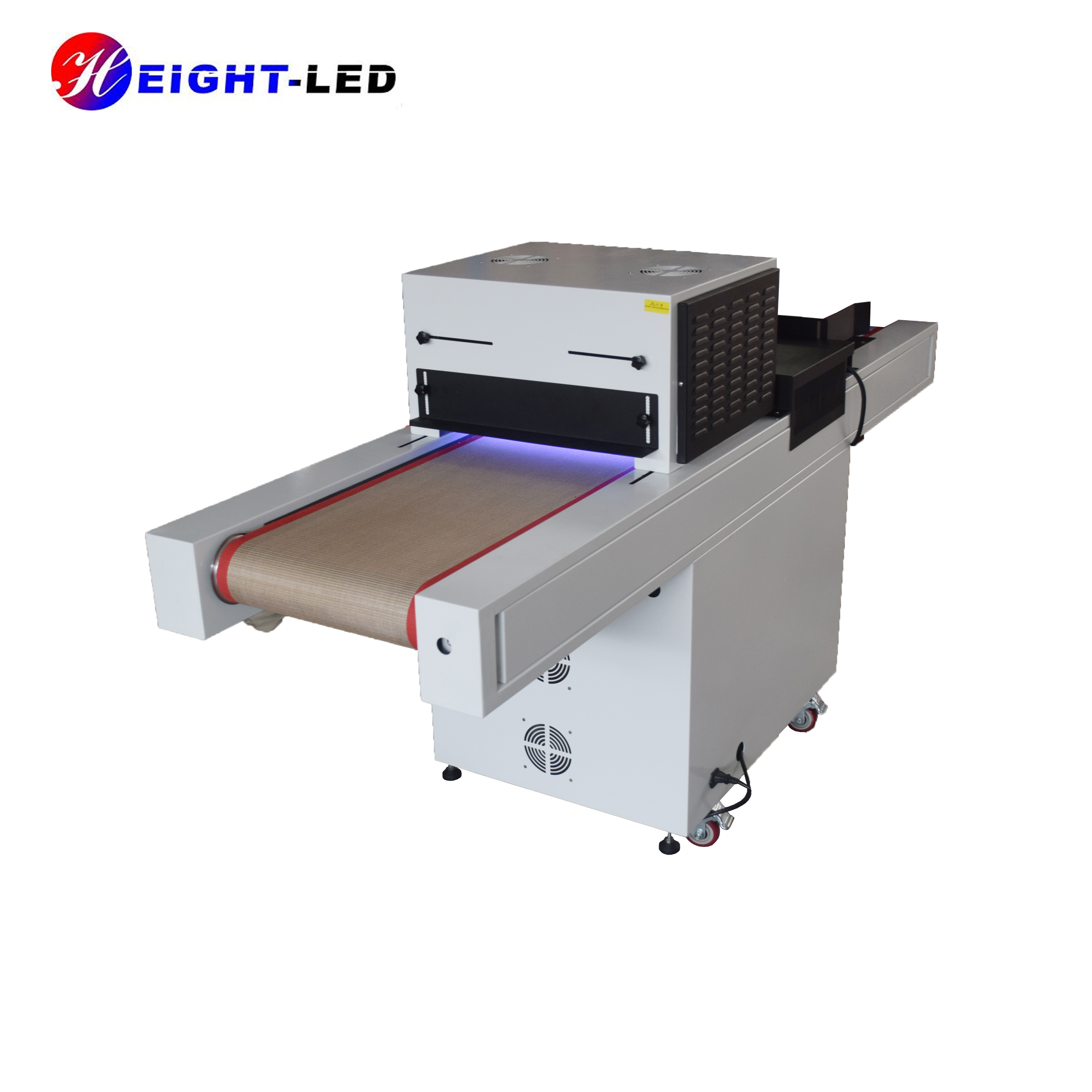

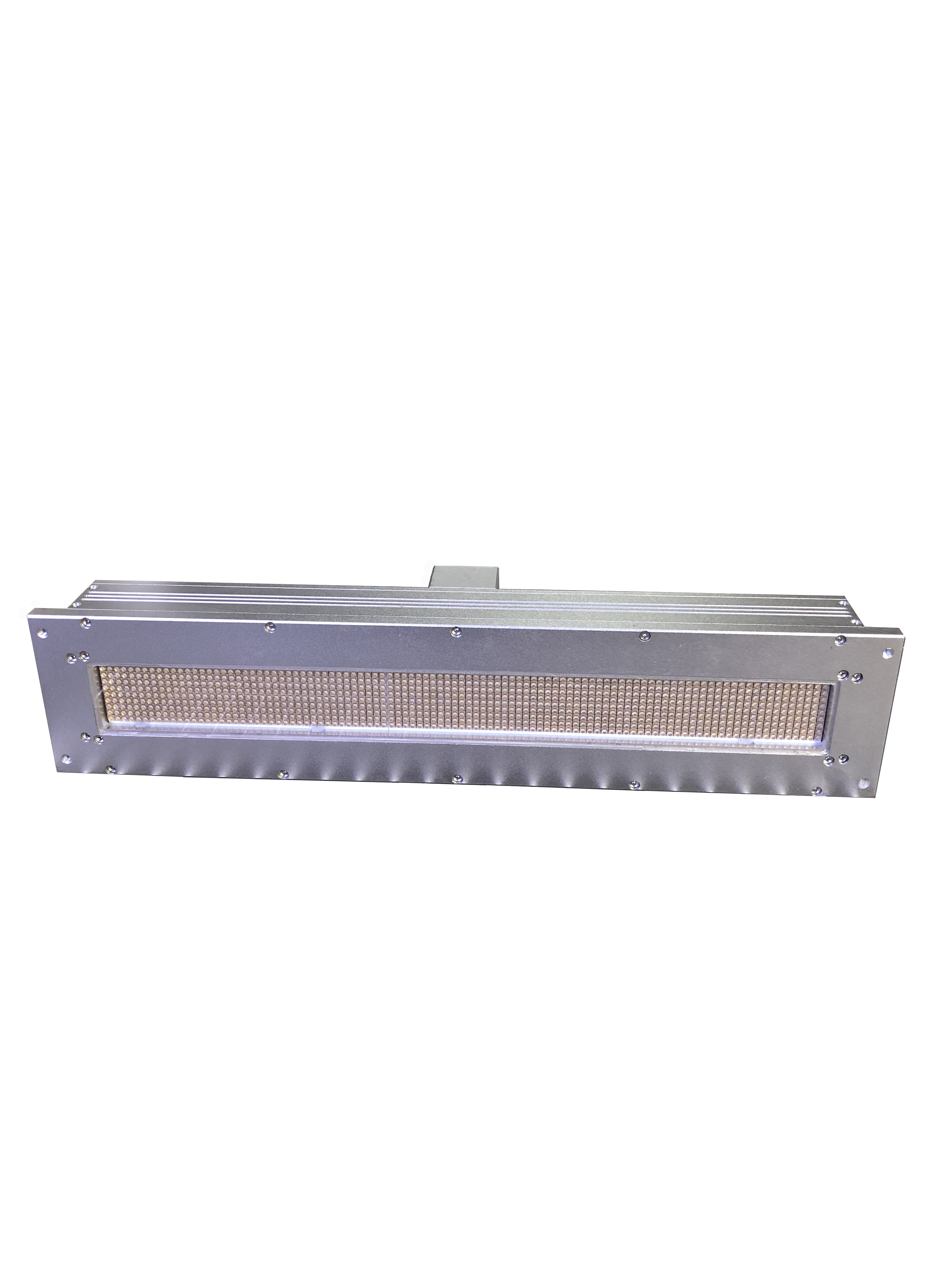

在电子生产行业中，UVLED固化技术已被越来越多地应用于工业化大生产。有很多厂家用环保高效的UVLED固化机替换不环保的UV汞灯。
UVLED固化机之所以能够取代汞灯，一方面是因为其环保的特点，另一方面是由于其快速固化和无需加热等高效节能的特点，非常适用于流
水线作业。UVLED固化在电子行业有以下几个主要应用点。

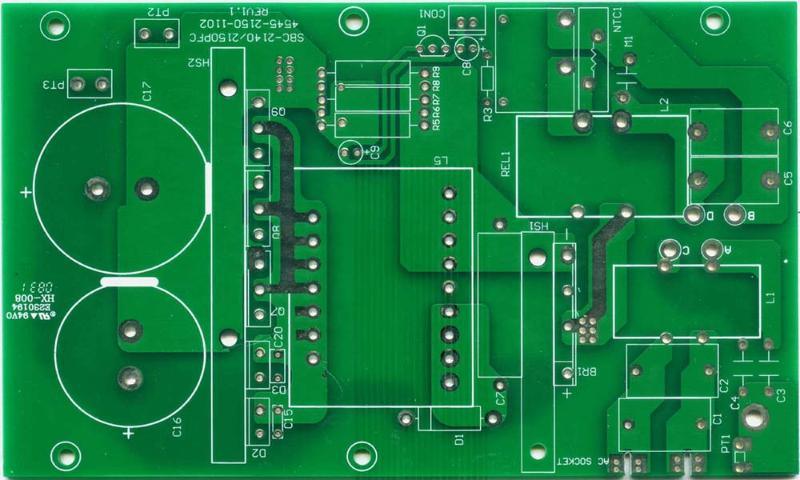

一：PCB电路板UV电子保护胶固化
电路板是电子设备的核心部分，其生产分两个步骤。首先利用线路蚀刻油墨在铜膜上蚀刻出所需要的线路，然后用阻焊油墨对铜线路覆
盖保护起来，防止在进行元件焊接时出现损坏。对于极高精密要求、使用环境复杂的电路板，还可以在焊接上所有电子元器件后整体包裹一
层UV电子保护胶，防水防尘防震。然后过一遍UVLED固化就可以了。
二：机壳表面UVLED固化
无疑，这是最普遍也是应用最广的地方，并集中体现了UVLED固化技术的大部分独特优势，利用UVLED固化技术固化的UV光油，只需零点
几秒至一秒左右的时间即可完全固化，固化过程无需高温烘烤，不会引起机壳的变形等问题，节能高效，还降低了废品率。
固化后的产品没有挥发性有机残留物，无毒无害，经过强紫外线照射后的工件还附带彻底杀菌。涂膜光泽从最高光到全哑光可随意调整，
配合各种各样的基材和底漆，可以生产出千差万变的表面效果来。整个涂层是经化学反应成为一个整体，极其耐磨耐划。
三：液晶显示屏UV胶固化
液晶显示屏大致可以看成是两块薄玻璃片中间封装一层液晶组成，液晶是不能受热而且不能受污染的，这就只有UV胶和UVLED固化机可瞬间
固化及无需加热的特点可以适用这种要求，比如TFT-LCD液晶板FPC的粘贴封装等。
除此之外，通讯行业还有不少地方用到UVLED固化机，比如光通信行业元源器件（PLC分路器，波分复用器WDM，阵列光栅波导AWG等等各种
玻璃封装结构粘接或是灌封，微小元件的固定等），通讯光缆里面玻璃纤维丝的染色涂料，半导体里面的抗蚀剂，光刻胶等等。
