海特奈德uvled点光源照射系统的参数及特性

阅读次数:[2492] 发布时间:2020-06-03

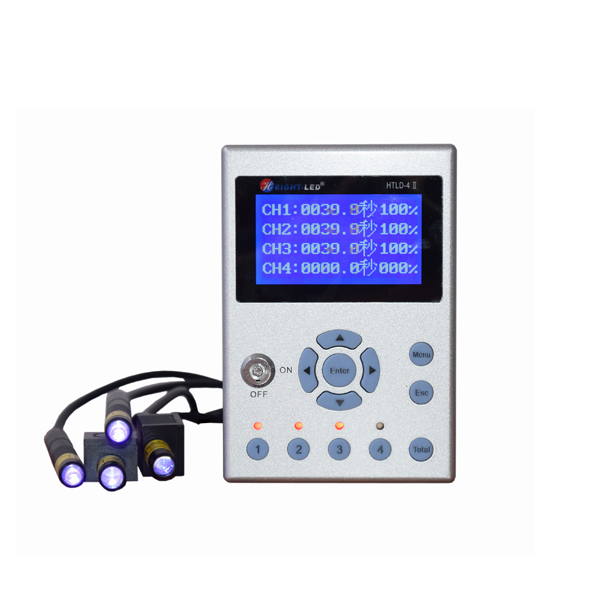

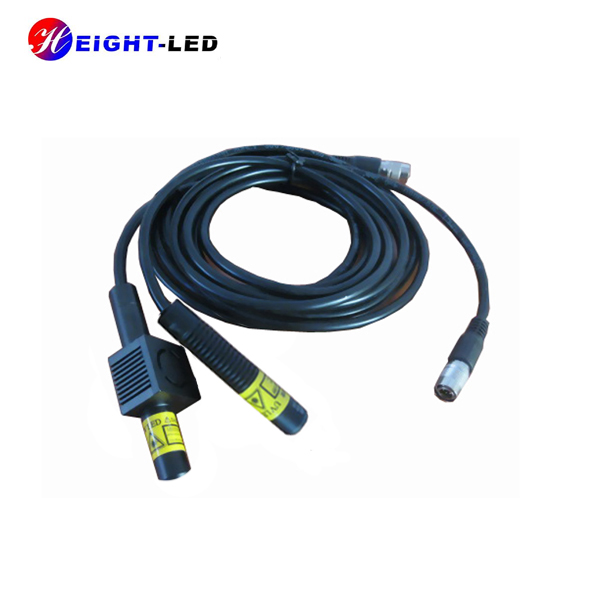

      海特奈德专注生产uvled固化光源及固化设备,海特奈德uvled点光源照射系统由控制器及uvled照射头组成。uvled照射头分为:带风扇(方形)照射头,

不带风扇(直筒)照射头。照射头的光斑直径大小及相关参数如下:


365nm



光斑直径(mm)

Ф3

Ф4

Ф6

Ф8

Ф10

Ф12

Ф15

光功率密度(mw/cm2)

12000

11000

6000

4500

3500

1600

1000

照射距离(mm)

8

8

10

10

10

20

35

385/395/405nm



光斑直径(mm)

Ф3

Ф4

Ф6

Ф8

Ф10

Ф12

Ф15

光功率密度(mw/cm2)

20000

18000

15000

11000

7000

4500

2200

照射距离(mm)

8

8

10

10

10

20

35

外形尺寸

长:68mm  外径:12mm

连接线长度

2m,5m可选

光源

3B等级LED

光源寿命

≧25000小时(100%功率照射10000小时会有15%-20%的光功率损耗)

使用温度/湿度范围

-15~+50℃ / 25%~85%RH(25以下无凝霜)

散热方式

风冷/自冷

驱动控制器

HTLD-4II



海特奈德uvled点光源具有如下特点:

1、固定功率,阶梯功率,完美体现;

2、界面参数设置锁定,防止错按造成不良;

3、直接COM,方便外围通信;

4、I O信号,配合PLC自动化生产流程;

5、通用设计,液晶显示,操作直观;

6、照射功率时间倒计时数字显示,直观方便了解照射进程;

7、脚踏控制,人工自动,轻松掌控;

8、照射过程中轻松查询通道UV照射进程;

9、自动检索,更有出错报警提示。


  uvled点光源具有节能降耗,绿色环保的优势, 应用范围广,应用举例如下:

1、电机和组件组装(线、线圈固定、线圈端固定、PTC / NTC元件焊接、保护变压器芯);

2、DVD /数码相机(镜头、镜头粘贴、电路板强化);

3、手机组件(相机镜头、手机、麦克风、外壳、液晶显示器、触摸屏等);

4、传感器生产(气体传感器、uvled光电传感器、光纤传感器、光电编码器等);

5、UVled光源硬盘磁头组装(读和写的包,金线固定,轴承,线圈,芯片焊接等);

6、tft液晶屏液晶端口包装;

7、tft - LCD液晶显示板FPC粘贴包;

8、光学工业- st - led UV光固化应用,激光紫外线固化应用;

9、光通讯产业源源设备(PLC分割,WDM,WDM包装阵列,uvled如各种玻璃封装结构的结合或密封,小部件,如固定);

10、光学部件组装(透镜组、棱镜、DLP光学发动机组装、CCD、COMS);

11、和机构——st . led UV光固化应,医疗设备的固化应用;

12、电容式触摸屏固化,PCB工业LED VU光固化应用研究。

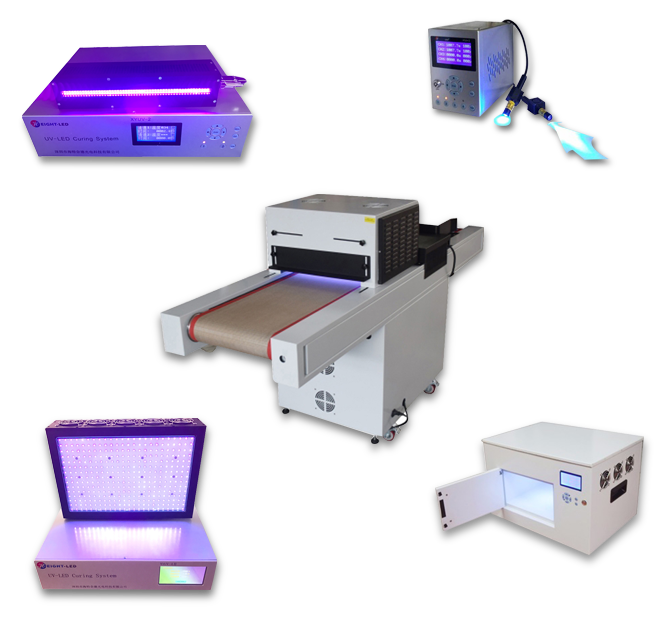

     深圳市海特奈德是专业的UVLED固化设备及方案提供商,主要产品有uvled面光源、uvled点光源、uvled线光源、uvled固化炉、uvled固化机,是一家集研发,

生产与销售于一体的高新技术企业。
